1. عنوان پروژه
🔧 اتوماسیون کامل خط تولید شیرخشک با سیستم مانیتورینگ SCADA
2. خلاصه پروژه (Executive Summary)
در این پروژه، اتوماسیون کامل خط تولید شیرخشک شرکت زرین شاد سپاهان با هدف افزایش بهرهوری، کاهش خطاهای انسانی، و ارتقاء کیفیت محصول نهایی اجرا شد. سامانهای یکپارچه شامل کنترلرهای PLC، سنسورها، درایوهای صنعتی و سیستم مانیتورینگ SCADA طراحی و پیادهسازی گردید که امکان کنترل بلادرنگ، ثبت دادههای تولید، هشداردهی لحظهای و گزارشگیری دقیق را فراهم ساخت. این پروژه منجر به کاهش ۳۵٪ زمان توقف خطوط، کاهش ۲۰٪ مصرف انرژی و افزایش چشمگیر ردیابی کیفی محصولات شد.
3. چالشها و نیازمندیها (Challenges & Requirements)
پیش از اجرای پروژه، خط تولید شیرخشک شرکت زرین شاد سپاهان با مشکلات زیر مواجه بود:
کنترل دستی فرآیندها: بسیاری از مراحل کلیدی تولید، از جمله خشکسازی، دمای مخازن، و کنترل جریان مواد بهصورت دستی توسط اپراتورها انجام میشد که باعث ایجاد نوسانات در کیفیت محصول میگردید.
نبود سیستم مانیتورینگ یکپارچه: اطلاعات وضعیت دستگاهها، میزان تولید، و شرایط بحرانی مانند افزایش دما یا توقف ناگهانی، بهصورت لحظهای در دسترس نبودند. این مسئله تشخیص بهموقع خرابیها و تحلیل دادهها را دشوار میکرد.
عدم ردیابی دقیق پارامترهای کلیدی تولید (KPIs): نبود ثبت دقیق و مستند از دما، فشار، رطوبت، سرعت نوار نقاله و سایر پارامترهای حیاتی، کنترل کیفیت و ردیابی مشکلات را دچار اختلال کرده بود.
توقفهای مکرر و هزینهبر: به دلیل نبود هشدارهای پیشگیرانه و پایش مداوم وضعیت تجهیزات، توقفهای ناگهانی و برنامهریزینشده بهطور مکرر رخ میداد که باعث افت بهرهوری و افزایش هزینههای نگهداری میشد.
نیاز به انطباق با استانداردهای غذایی و بهداشتی: برای پاسخ به الزامات قانونی و استانداردهای صادراتی، نیاز به ثبت دقیق دادههای فرآیند و مستندسازی آنها وجود داشت که بهصورت دستی قابل اتکا نبود.
4. راهکار ارائهشده (Solution Implemented)
برای پاسخ به چالشهای موجود و تحقق اهداف پروژه، یک سامانه جامع اتوماسیون صنعتی و مانیتورینگ بلادرنگ طراحی و پیادهسازی شد که شامل اجزای سختافزاری و نرمافزاری زیر بود:
🔧 بخش کنترل و اتوماسیون
کنترل مرکزی توسط PLCهای برند زیمنس برای مدیریت فرآیند خشکسازی، کنترل دما، اختلاط، و بستهبندی.
طراحی نقشههای الکتریکال و کنترلی دقیق با استفاده از نرمافزار EPLAN جهت اجرای دقیق مدار فرمان و قدرت.
اتصال سنسورها و اکچویتورها برای اندازهگیری و کنترل دقیق دما، فشار، سطح مخازن، سرعت نوار نقاله و وزن مواد در هر ایستگاه کاری.
پیادهسازی درایوهای کنترل دور (VFD) جهت بهینهسازی مصرف انرژی موتورهای الکتریکی در فنها، پمپها و نوارها.
🖥️ سیستم مانیتورینگ SCADA
طراحی و پیادهسازی سیستم SCADA با استفاده از WinCC جهت:
نمایش لحظهای وضعیت خط تولید بهصورت گرافیکی (HMI)
ثبت و ذخیرهسازی دادههای فرآیند بهصورت زمانبندیشده (Logging)
ایجاد هشدارهای بلادرنگ (Alarm Management) برای خطاها یا شرایط بحرانی
گزارشگیری از دادهها برای واحد کنترل کیفیت و نگهداری
طراحی صفحات HMI بصری و قابل فهم برای اپراتورها، شامل نمایش مخازن، جریان مواد، دمای هر ایستگاه و وضعیت موتورهای اصلی.
🌐 شبکه صنعتی و ارتباطات
ایجاد بستر ارتباطی مبتنی بر Modbus TCP/IP و Profibus جهت یکپارچهسازی تمامی تجهیزات کنترلی در سطح کارخانه.
استفاده از سوییچهای صنعتی و رک ارتباطی برای پایداری ارتباط در محیط صنعتی با نویز بالا.
📦 یکپارچهسازی و توسعهپذیری
طراحی ماژولار سیستم بهگونهای که امکان افزایش خطوط تولید یا ارتقاء سیستم در آینده بدون نیاز به بازطراحی کامل وجود داشته باشد.
فراهمسازی قابلیت اتصال سیستم به نرمافزارهای ERP یا MES جهت بهبود مدیریت منابع و تولید.
5. مراحل اجرا (Implementation Process)
1. تحلیل و نیازسنجی اولیه
بازدید میدانی از خط تولید و تجهیزات موجود
مستندسازی فرآیندهای تولید شیرخشک بهصورت گامبهگام
شناسایی نقاط بحرانی و تعیین ورودیها و خروجیهای مورد نیاز برای کنترل و مانیتورینگ
تعریف KPIها و الزامات کیفی با همکاری تیم کنترل کیفیت کارخانه
2. طراحی سیستم و تهیه نقشهها
طراحی نقشههای برق قدرت و فرمان با استفاده از نرمافزار EPLAN
انتخاب تجهیزات متناسب با محیط صنعتی (PLC، درایو، سنسور، رله، ترمینال، تابلو برق و…)
طراحی معماری کلی سیستم SCADA و مشخصکردن توپولوژی شبکه صنعتی (Star / Ring)
تهیه لیست IO کامل و جانمایی دقیق تجهیزات در تابلوها و نقاط نصب
3. نصب تجهیزات و کابلکشی
ساخت و مونتاژ تابلوهای برق و کنترل در کارگاه
اجرای کابلکشی قدرت، فرمان و دیتا در سطح کارخانه با رعایت الزامات ایمنی غذایی
نصب سنسورها، ترانسمیترها، درایوها و سایر تجهیزات در نقاط مشخصشده
تست اتصالها و بررسی نشتی جریان، نویز و صحت عملکرد تجهیزات
4. برنامهنویسی و پیکربندی
برنامهنویسی PLC بر پایه استاندارد IEC 61131-3 (با زبان Ladder / SCL)
پیکربندی ارتباطی تجهیزات با استفاده از پروتکلهای صنعتی مانند Modbus TCP/IP و Profibus
توسعه صفحات HMI و SCADA با قابلیت نمایش گرافیکی کامل فرآیندها، نمایش هشدار، گزارشگیری، کنترل دستی/اتومات
تست نرمافزار در محیط شبیهسازی شده برای جلوگیری از خطا در زمان راهاندازی
5. راهاندازی و تست میدانی
راهاندازی گامبهگام تجهیزات از پایینترین سطح (Field) تا سطح SCADA
تست صحت عملکرد PLC، فرمانها، اینترفیسهای اپراتوری و واکنش سیستم به شرایط اضطراری
بررسی و تنظیم PID کنترلها برای فرآیند خشکسازی و دما
اجرای تست FAT و SAT با حضور نمایندگان فنی شرکت زرین شاد سپاهان
6. آموزش و تحویل نهایی
آموزش کامل اپراتورها، تکنسینهای نگهداری و مسئولان خط تولید
تحویل مستندات کامل پروژه شامل نقشهها، برنامهها، راهنمای اپراتوری و فایلهای پشتیبان
ایجاد سیستم پشتیبانی از راه دور جهت عیبیابی و بروزرسانی آتی
تحویل نهایی پروژه با تأیید فنی و عملیاتی از سوی تیم کارخانه
6. نتایج و اثرات پروژه (Results & Impact)
پیادهسازی کامل سامانه اتوماسیون و مانیتورینگ در خط تولید شیرخشک شرکت زرین شاد سپاهان منجر به نتایج ملموس و قابل سنجشی شد که در سه سطح عملیاتی، مدیریتی و کیفی قابل ارزیابی است:
📉 بهبود عملکرد و کاهش هزینهها
کاهش ۳۵٪ زمان توقف خط تولید به دلیل شناسایی سریعتر خطاها و ایجاد هشدارهای بلادرنگ
کاهش ۲۰٪ مصرف انرژی الکتریکی با بهینهسازی عملکرد موتورها از طریق درایوهای کنترل دور
کاهش چشمگیر نیاز به نیروی انسانی در کنترل فرآیند (اپراتورها صرفاً نقش ناظر را ایفا میکنند)
📈 ارتقاء کیفیت محصول و ثبات فرآیند
پایداری دمای خشککن و سایر پارامترهای کلیدی فرآیند، که منجر به یکنواختی کیفیت شیرخشک نهایی شد
امکان ردیابی دقیق خطاها و مغایرتهای کیفی با استفاده از دادههای ثبتشده در SCADA
کاهش میزان ضایعات و محصولات غیرقابل استفاده
🧠 تصمیمگیری دادهمحور و مدیریت بهتر
گزارشگیری دقیق از روند تولید، توقفها، راندمان دستگاهها و مصرف انرژی برای مدیران
امکان تحلیل بلندمدت برای نگهداری پیشگیرانه (Predictive Maintenance)
پایبندی کامل به الزامات مستندسازی استانداردهای غذایی مانند HACCP، ISO22000 و FDA
⚙️ توسعهپذیری و آمادگی برای آینده
زیرساخت فنی پروژه به گونهای طراحی شده که امکان گسترش خطوط تولید یا اتصال به ERP شرکت در آینده بهراحتی وجود دارد
با استقرار کامل سیستم، پشتیبانی و عیبیابی از راه دور نیز فراهم شده که باعث کاهش هزینههای خدمات فنی شده است

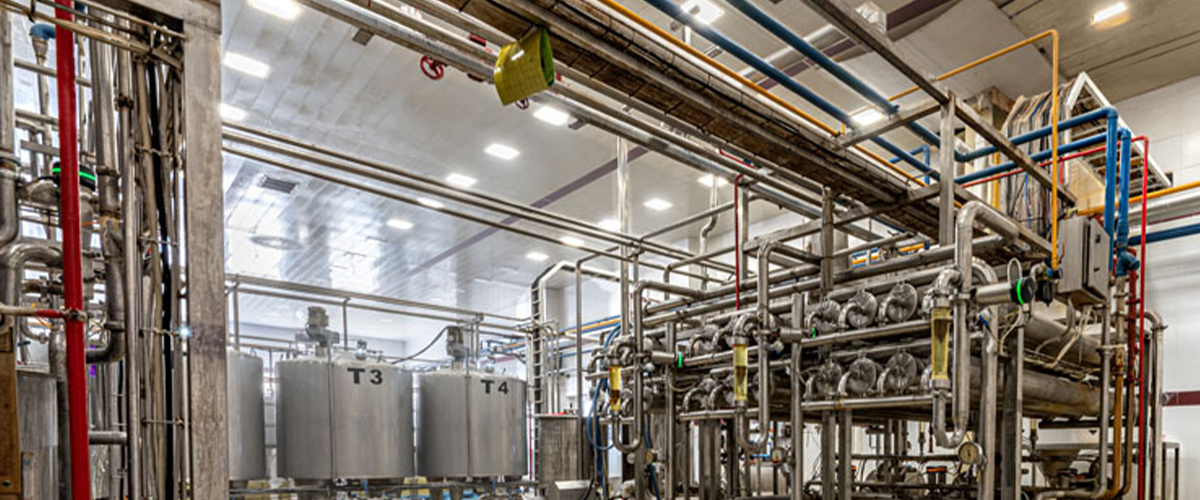

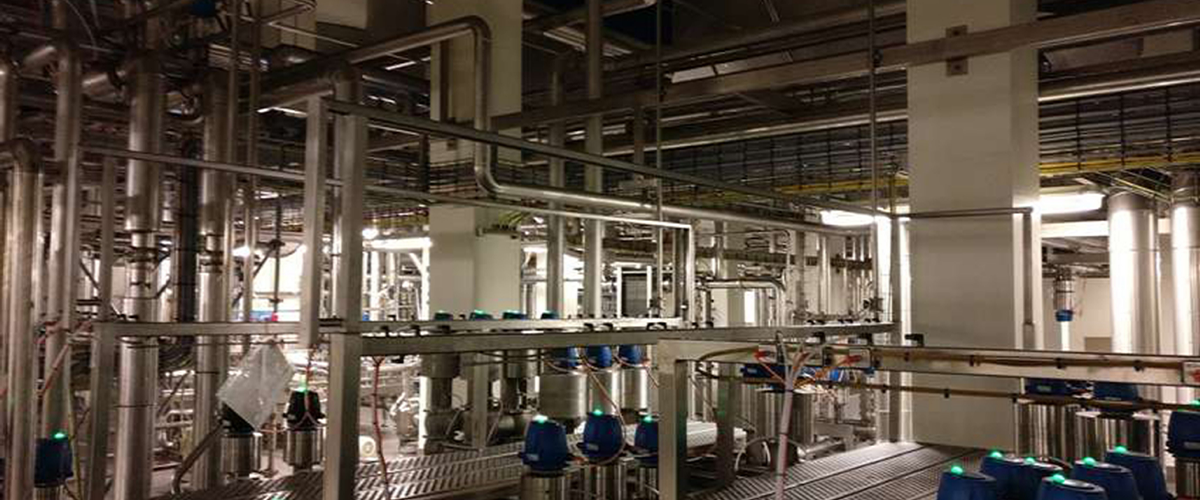

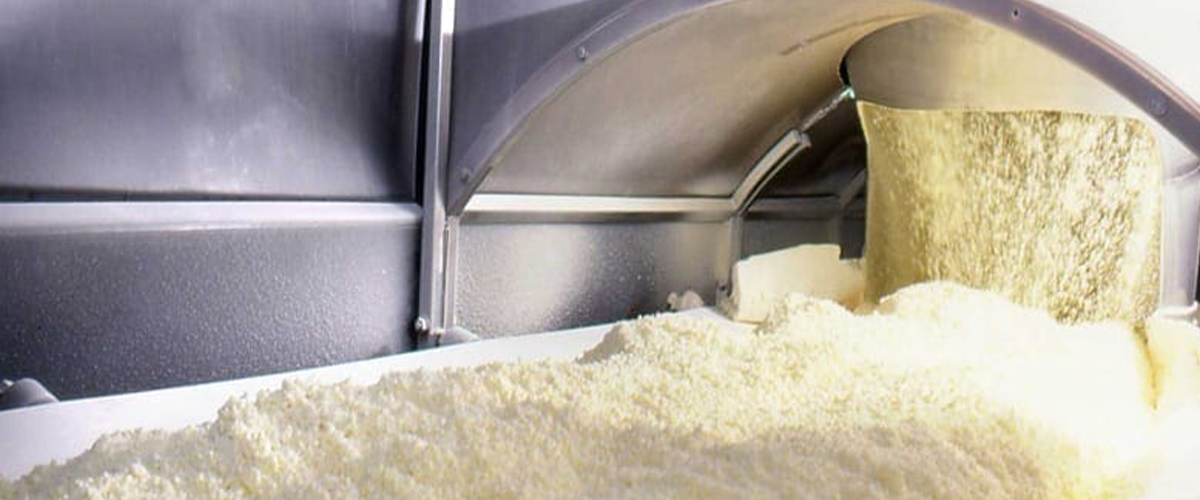

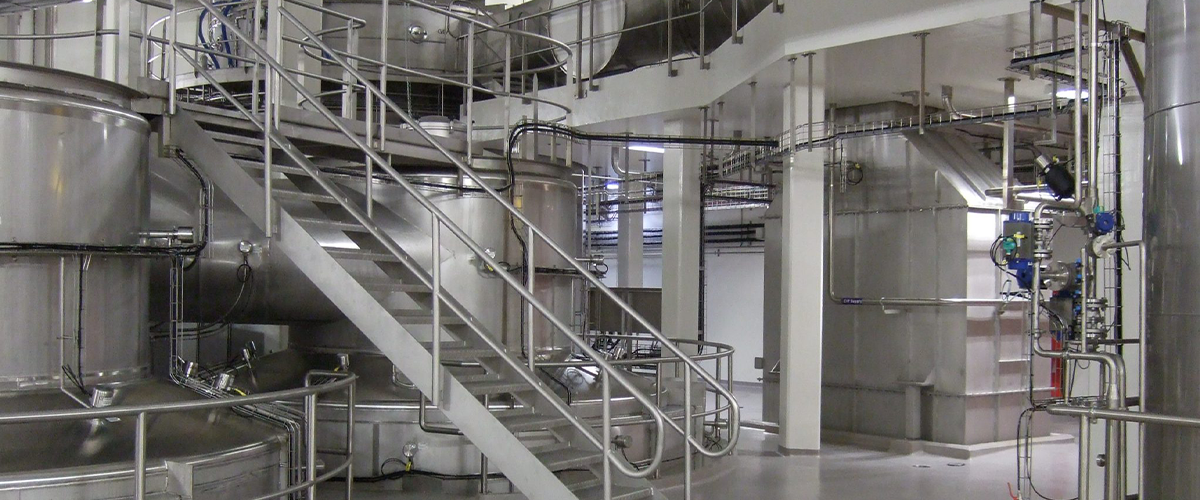

7. تصاویر و نمودارها
8. بازخورد مشتری (Client Feedback)
مهندس امین ترک
مدیر فنی کارخانه زرین شاد سپاهان:
«پروژهی اتوماسیون کامل خط تولید شیرخشک یکی از مهمترین گامهای ما در مسیر افزایش بهرهوری و کنترل کیفیت بود. تیم اجرا با دقت بالا، شناخت کامل از فرآیندهای صنعتی و روحیهی تعامل، توانستند راهکاری دقیق و قابل اطمینان پیادهسازی کنند.
پس از اجرای این سیستم، میزان خطاهای انسانی بهشدت کاهش یافته، اپراتورها با اطمینان بیشتری تولید را کنترل میکنند و گزارشهای مدیریتی به شکل بسیار کاربردی در دسترس هستند. از همه مهمتر، قابلیت توسعهپذیری سیستم ما را برای آینده آماده کرده است.
از همکاری با این تیم متخصص بسیار رضایت داریم و قطعاً در پروژههای آتی نیز روی ایشان حساب میکنیم.»
9. ابزارها و فناوریها (Tools & Technologies Used)
🎛 تجهیزات کنترلی و اتوماسیون
PLC:
برند: Siemens S7-1500
قابلیت: کنترل مرکزی فرآیندها، ماژولهای ورودی/خروجی آنالوگ و دیجیتال
درایو کنترل دور (VFD):
برند: Siemens
کاربرد: کنترل هوشمند سرعت موتورهای فن، پمپ، نوار نقاله
HMI Panel:
برند: Siemens KTP
کاربرد: واسط کاربری محلی برای اپراتورها با گرافیک صنعتی
🧪 تجهیزات ابزاردقیق (Instrumentation)
سنسورهای دما، فشار، سطح و جریان:
برند: WIKA / Endress+Hauser / IFM
کاربرد: پایش دقیق وضعیت فرآیند در هر ایستگاه کاری
ترانسمیترهای فشار و سطح: برای سیالات و مخازن حیاتی
لول سوئیچ، ترموکوپل، RTD، فلومتر مغناطیسی
🖥 سیستم مانیتورینگ و نرمافزارها
SCADA Software:
Siemens WinCC
امکانات: طراحی گرافیکی، ثبت دادهها، هشداردهی، گزارشگیری
نرمافزارهای طراحی و برنامهنویسی:
TIA Portal
EPLAN Electric P8
AutoCAD برای طراحی پلان و جانمایی تجهیزات
🌐 شبکه صنعتی و ارتباطات
پروتکلهای ارتباطی:
Modbus TCP/IP، Profibus، Profinet
کاربرد: یکپارچهسازی تجهیزات کنترلی و مانیتورینگ
سوییچ صنعتی و روتر شبکه:
برند: Moxa / Phoenix Contact
کاربرد: تضمین پایداری ارتباط در محیط صنعتی
🧰 سایر تجهیزات
تابلوهای برق و کنترل: طراحی شده با استانداردهای IP65
UPS صنعتی: برای پشتیبانی سیستم در زمان قطع برق
سنسورهای نوری و القایی: جهت کنترل ایمنی و وضعیت قطعات متحرک
10. درسآموختهها و بهبودهای آتی (Lessons Learned & Future Improvements)
✅ درسآموختهها
اهمیت تحلیل دقیق فرآیند پیش از اجرا:
انجام بازدید میدانی و مستندسازی جزئیات خط تولید پیش از طراحی سیستم، کمک زیادی در جلوگیری از تغییرات مکرر حین اجرا داشت.هماهنگی نزدیک با واحد بهرهبرداری:
مشارکت فعال اپراتورها و مسئولین فنی کارخانه در طراحی صفحات HMI و تعریف سناریوهای کنترلی باعث افزایش پذیرش سیستم و کاهش خطاهای انسانی شد.تست تدریجی در مراحل اجرا:
اجرای مرحلهای راهاندازی (Step-by-Step Commissioning) موجب کنترل بهتر ریسک و کاهش زمان توقف خط تولید شد.پیشبینی نیازمندیهای آینده:
در طراحی سیستم شبکه، منابع تغذیه و ظرفیت PLC، توسعهپذیری لحاظ شد و این تصمیم در حال حاضر مزیت رقابتی مهمی ایجاد کرده است.استانداردسازی مستندات و کدنویسی:
استفاده از قالبهای استاندارد در مستندسازی برق، برنامهنویسی PLC و نامگذاری IOها باعث تسهیل تعمیرات، آموزش و توسعهی بعدی شد.
🔄 بهبودهای آتی
افزایش سطح هوشمندی با الگوریتمهای پیشبینی:
پیادهسازی الگوریتمهای پیشبینی خرابی (Predictive Maintenance) با استفاده از دادههای جمعآوریشده میتواند زمان توقف را به حداقل برساند.ارتباط مستقیم با سیستم ERP کارخانه:
یکپارچهسازی دادههای تولید با سیستم ERP جهت تحلیل بهتر بهرهوری، ردیابی مواد اولیه و بهبود برنامهریزی تولید.استفاده از داشبورد تحت وب / موبایل برای مدیریت از راه دور:
اضافهکردن لایههای مدیریت موبایلی یا ابری برای دسترسی به اطلاعات کلیدی و هشدارها برای مدیران در هر زمان و مکان.پیادهسازی کنترل کیفیت اتوماتیک (QC inline):
اتصال مستقیم سیستمهای بازرسی کیفیت به SCADA جهت اخذ تصمیمهای فوری در فرآیند و کاهش دوبارهکاری.افزایش سطح امنیت سایبری صنعتی (Industrial Cybersecurity):
با رشد ارتباطات شبکهای، نیاز به فایروال صنعتی، کنترل دسترسی و رمزگذاری ارتباطات محسوستر شده است.
