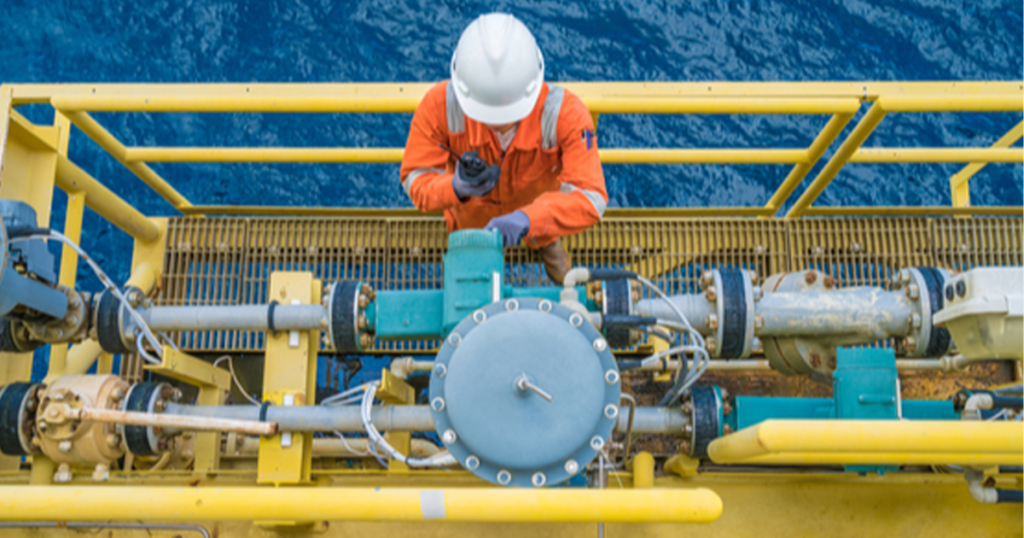

حسگرهای صنعتی نصب‌شده روی تجهیزات حفاری برای پایش لرزش، دما و فشار

نمونه‌ای از حسگرهای ارتعاش و دما در یک واحد حفاری نفت


🔧 ۱. مبانی هوش مصنوعی و یادگیری ماشین

  • تفاوت هوش مصنوعی (AI)، یادگیری ماشین (ML) و یادگیری عمیق (DL)

  • انواع یادگیری: نظارت‌شده (Supervised)، بدون نظارت (Unsupervised)، تقویتی (Reinforcement Learning)

  • مراحل یک پروژه ML: جمع‌آوری داده، پاک‌سازی، انتخاب ویژگی‌ها، آموزش مدل، ارزیابی و پیاده‌سازی

۱. تعریف مفاهیم کلیدی

🔹 هوش مصنوعی (AI – Artificial Intelligence)

شاخه‌ای از علوم کامپیوتر است که هدف آن ساخت سیستم‌هایی است که مانند انسان فکر کنند، تصمیم بگیرند یا یاد بگیرند. از سیستم خبره گرفته تا ربات‌های خودران و دستیارهای صوتی مثل Siri یا ChatGPT.

🔹 یادگیری ماشین (Machine Learning – ML)

زیرمجموعه‌ای از AI است که به ماشین‌ها بدون برنامه‌نویسی مستقیم یاد می‌دهد که از داده‌ها یاد بگیرند و الگوها را کشف کنند.

🔹 یادگیری عمیق (Deep Learning – DL)

زیرمجموعه‌ای از ML که از شبکه‌های عصبی با لایه‌های زیاد استفاده می‌کند. مخصوصاً برای داده‌های پیچیده مثل تصاویر، صدا، و داده‌های سری زمانی طولانی.

۲. انواع یادگیری در ML

🔸 ۲.۱ یادگیری نظارت‌شده (Supervised Learning)

در این روش، ورودی و خروجی مشخص هستند. مدل با استفاده از داده‌های برچسب‌دار آموزش می‌بیند.

  • مثال‌ها:

    • پیش‌بینی زمان خرابی تجهیز (RUL Prediction)

    • تشخیص سالم یا معیوب بودن تجهیز

  • الگوریتم‌های رایج:

    • Linear Regression

    • Decision Tree, Random Forest

    • SVM, XGBoost, Neural Networks

🔸 ۲.۲ یادگیری بدون نظارت (Unsupervised Learning)

فقط ورودی داریم و خروجی مشخص نیست. مدل باید ساختار داده را خودش کشف کند.

  • کاربرد در تشخیص ناهنجاری (Anomaly Detection)

  • خوشه‌بندی (Clustering)

  • الگوریتم‌های رایج:

    • K-Means

    • DBSCAN

    • Autoencoders

🔸 ۲.۳ یادگیری تقویتی (Reinforcement Learning)

مدل با تعامل با محیط یاد می‌گیرد و از پاداش و جریمه برای بهبود تصمیم‌گیری استفاده می‌کند.

  • کاربرد صنعتی: بهینه‌سازی عملیات حفاری، کنترل مصرف انرژی

۳. مراحل کلی یک پروژه یادگیری ماشین

📌 ۱. تعریف مسئله

مثلاً: “پیش‌بینی خرابی کمپرسور حفاری با ۷۲ ساعت هشدار قبلی”

📌 ۲. جمع‌آوری داده

  • داده‌های سنسور (ویبره، دما، صدا)

  • لاگ‌های عملیاتی، تاریخچه تعمیرات

📌 ۳. پاک‌سازی و آماده‌سازی داده (Data Preprocessing)

  • حذف داده‌های ناقص

  • نرمال‌سازی و استانداردسازی

  • استخراج ویژگی‌های مهم (Feature Engineering)

📌 ۴. انتخاب مدل و آموزش (Model Training)

  • انتخاب الگوریتم مناسب

  • آموزش مدل با داده‌های آموزشی

  • تنظیم پارامترها (Hyperparameter Tuning)

📌 ۵. ارزیابی مدل (Model Evaluation)

  • معیارهای ارزیابی:

    • دقت (Accuracy)

    • حساسیت (Recall)

    • AUC-ROC

    • MSE (برای رگرسیون)

📌 ۶. پیاده‌سازی مدل در سیستم واقعی

  • در Edge یا Cloud

  • اتصال به داشبورد مانیتورینگ

  • هشدار و اعلان

۴. الگوریتم‌های پرکاربرد در حوزه‌های صنعتی

نوع الگوریتمکاربردمزیت‌ها
Random Forestطبقه‌بندی سالم/معیوبدقت بالا، مقاوم در برابر نویز
XGBoostپیش‌بینی خرابیسرعت و دقت بالا
LSTMسری زمانی مثل لرزش یا صداحفظ اطلاعات تاریخی
Autoencoderتشخیص ناهنجاریبدون نیاز به برچسب معیوب
One-Class SVMتشخیص رفتار غیرنرمالمناسب برای داده‌های ناسالم

۵. ملاحظات پیاده‌سازی در صنعت

  • ⚙️ عملکرد در شرایط محیطی سخت (دما، گرد و غبار)

  • 🕒 محدودیت زمان پاسخ و پیش‌بینی سریع

  • ☁️ ارتباط بین Edge و Cloud

  • 🔐 امنیت داده‌ها

  • 📉 مقیاس‌پذیری و نگهداری

۶. مثال کاربردی در دکل حفاری

فرض کن یک سنسور ارتعاش روی موتور اصلی حفاری نصب شده.
از داده‌های ۶ ماه گذشته استفاده می‌کنی تا مدل یاد بگیرد چه الگوهایی پیش از خرابی اتفاق افتاده‌اند.
مدل LSTM آموزش می‌بیند و در صورت مشاهده الگوهای مشابه، هشدار «احتمال خرابی در ۴۸ ساعت آینده» می‌دهد.

کنترلرهای صنعتی PLC در حال جمع‌آوری داده‌های عملیاتی دکل حفاری

📊 ۲. پردازش سیگنال و داده‌های صنعتی (Time Series)

  • داده‌های سنسور (ویبره، صدا، فشار، دما، گشتاور و…)

  • تحلیل سری‌های زمانی (Time-Series Analysis)

  • ویژگی‌هایی مثل روند (trend)، نوسان (seasonality)، نقطه تغییر (change points)

در صنایع سنگین مانند دکل‌های حفاری چاه نفت، حجم زیادی از داده‌ها به‌صورت پیوسته و وابسته به زمان از سنسورها دریافت می‌شود:
صدا، لرزش (Vibration)، دما، فشار، جریان، ولتاژ، موقعیت، گشتاور، و…

این نوع داده‌ها را سری زمانی (Time Series) می‌نامند.

🔹 ۲.۱ تعریف سری زمانی

سری زمانی مجموعه‌ای از مشاهدات عددی است که در بازه‌های زمانی منظم ثبت می‌شود.

مثال:
داده‌ی لرزش یک موتور با نمونه‌برداری هر 10 میلی‌ثانیه

زمانشدت لرزش (g)
10:00:00.0000.12
10:00:00.0100.13
10:00:00.0200.14

🔹 ۲.۲ ویژگی‌های خاص سری زمانی صنعتی

ویژگیتوضیح
وابستگی زمانی (Temporal Dependency)مقدار فعلی به مقادیر قبلی وابسته است
نویز زیادسنسورها معمولاً نویز دارند و داده‌ها نیاز به فیلتر دارند
رخدادهای نادر (Rare Events)خرابی‌ها کم‌تعداد اما بحرانی‌اند
نقطه تغییر (Change Point)تغییر ناگهانی در رفتار تجهیز قبل از خرابی

🔹 ۲.۳ مراحل پردازش سیگنال و سری زمانی

۱. جمع‌آوری داده (Data Acquisition)

  • با فرکانس بالا (مثلاً 1 کیلوهرتز)

  • با Timestamp دقیق

  • از سنسورهایی مانند:

    • Accelerometer

    • Microphone

    • Thermocouple

۲. پیش‌پردازش (Preprocessing)

  • حذف داده‌های خراب یا پرت (Outliers)

  • نرمال‌سازی یا استانداردسازی

  • درون‌یابی (Interpolation) برای داده‌های گمشده

  • فیلترکردن سیگنال (مثلاً با فیلتر Butterworth یا Kalman) برای کاهش نویز

۳. استخراج ویژگی‌ها (Feature Extraction)

از هر پنجره زمانی (مثلاً 2 ثانیه)، ویژگی‌های عددی استخراج می‌شود:

ویژگی‌های زمانی (Time Domain):

  • میانگین، انحراف معیار

  • بیشینه، کمینه

  • RMS (ریشه‌ میانگین مربعات)

  • skewness, kurtosis

ویژگی‌های فرکانسی (Frequency Domain):

  • FFT (Fast Fourier Transform) برای استخراج فرکانس غالب

  • توان در باندهای مختلف فرکانسی

  • Spectrogram یا Wavelet Transform

ویژگی‌های آماری:

  • انرژی سیگنال

  • نسبت قله به متوسط (Crest Factor)

  • Envelope Analysis

🎯 این ویژگی‌ها ورودی مدل یادگیری ماشین می‌شوند.

۴. تحلیل سری‌های زمانی

برای مدل‌سازی رفتار تجهیز از روش‌های زیر استفاده می‌شود:

روشکاربرد
ARIMA / SARIMAپیش‌بینی سری‌های زمانی تک‌متغیره
LSTM / GRUمدل‌سازی وابستگی بلندمدت در داده‌های پیچیده
CNN + LSTMتحلیل سیگنال‌های چندکاناله مانند صدا یا لرزش

🔹 ۲.۴ شناسایی ناهنجاری (Anomaly Detection)

هدف: تشخیص تغییرات رفتاری که می‌تواند نشانه خرابی قریب‌الوقوع باشد.

روش‌های پرکاربرد:

  • Autoencoder → مدل می‌آموزد رفتار نرمال چیست و خطا را بررسی می‌کند.

  • Isolation Forest → ناهنجاری‌ها را از روی ویژگی‌های آماری شناسایی می‌کند.

  • One-Class SVM → فقط با داده نرمال آموزش می‌بیند.

🔹 ۲.۵ تشخیص نقاط تغییر (Change Point Detection)

مهم‌ترین نشانه آغاز خرابی‌ها

  • الگوریتم‌های ساده مثل: CUSUM، Bayesian Change Point

  • یا استفاده از شبکه‌های عصبی برای کشف رفتارهای جدید

🔹 ۲.۶ ابزارهای مفید برای پردازش سری زمانی

ابزارکاربردزبان
Python (Pandas, Numpy, Scipy)تحلیل سری زمانیپایتون
tsfreshاستخراج ویژگی خودکارپایتون
PyWaveletsتحلیل wavelet سیگنال‌هاپایتون
MATLABفیلتر، FFT، مدل‌سازیMATLAB
TensorFlow/Kerasآموزش LSTM و Autoencoderپایتون

🔹 ۲.۷ چالش‌های رایج

  • کیفیت پایین داده (Missing, Noisy)

  • داده‌های ناکافی از خرابی واقعی

  • نیاز به لیبل‌گذاری تخصصی (کارشناس فنی)

  • محاسبات سنگین برای تحلیل داده‌ها در Edge

🎯 نتیجه عملی

در پروژه شما، مثلاً برای دکل حفاری:

  • می‌توان داده‌ی ویبره و صدا از پمپ‌ها و کمپرسورها را تحلیل کرد

  • با استفاده از FFT و LSTM رفتار نرمال استخراج می‌شود

  • در صورت مشاهده تغییرات در الگوی فرکانسی یا RMS، هشدار صادر می‌شود

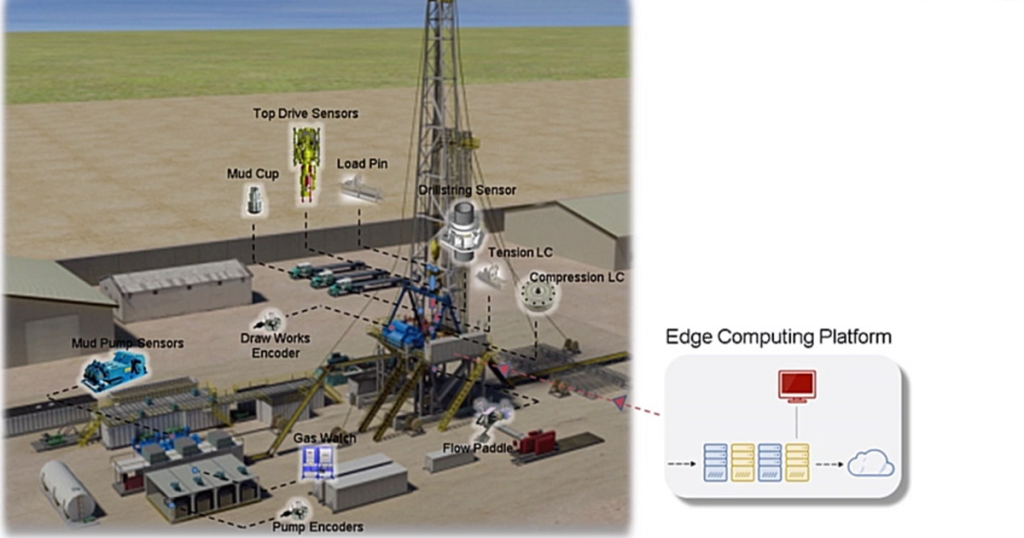

انتقال داده‌های صنعتی از دکل حفاری به مرکز تحلیل با استفاده از IoT

🧠 ۳. الگوریتم‌های یادگیری ماشین برای پیش‌بینی خرابی‌ها

  • درخت تصمیم، Random Forest

  • XGBoost و LightGBM

  • شبکه‌های عصبی بازگشتی (RNN) و LSTM مخصوص سری‌های زمانی

  • Autoencoder برای تشخیص ناهنجاری (Anomaly Detection)

  • Isolation Forest و One-Class SVM برای داده‌های ناسالم

در سیستم‌های صنعتی، هدف الگوریتم‌های یادگیری ماشین، تشخیص و پیش‌بینی خرابی‌ها قبل از وقوع آن‌هاست. این باعث کاهش توقف‌های ناگهانی، صرفه‌جویی در هزینه و افزایش بهره‌وری می‌شود.

📌 سه رویکرد اصلی در پیش‌بینی خرابی

نوعتوضیحمثال
تشخیص ناهنجاری (Anomaly Detection)یافتن رفتار غیرمعمولافزایش ناگهانی لرزش
طبقه‌بندی (Classification)تشخیص سالم یا معیوب بودن سیستمبرچسب: “Normal” یا “Faulty”
پیش‌بینی عددی (Regression / RUL Estimation)پیش‌بینی زمان باقی‌مانده تا خرابی (RUL)«۳۵ ساعت تا خرابی»

🧠 الگوریتم‌های پرکاربرد برای پیش‌بینی خرابی‌ها

۱. مدل‌های ساده و قابل تفسیر (Baseline Models)

✅ Logistic Regression

  • مدل خطی برای طبقه‌بندی سالم / معیوب

  • ساده، سریع و قابل فهم

  • مناسب برای شروع پروژه با داده‌های محدود

✅ Decision Tree / Random Forest

  • یادگیری بر اساس مجموعه‌ای از قوانین

  • Random Forest بسیار قوی و مقاوم در برابر نویز

  • قابلیت شناسایی مهم‌ترین ویژگی‌ها

✅ Gradient Boosting (XGBoost, LightGBM, CatBoost)

  • دقت بالا در داده‌های واقعی

  • یکی از بهترین انتخاب‌ها برای پیش‌بینی خرابی

  • مقاوم در برابر داده‌های ناقص و پرت

۲. مدل‌های مخصوص سری‌های زمانی (Time Series Models)

✅ ARIMA / SARIMA

  • مدل آماری برای پیش‌بینی متغیرهای زمانی

  • ساده ولی محدود برای داده‌های پیچیده

  • مناسب برای سری‌های تک‌متغیره مثل دمای یاتاقان

✅ LSTM (Long Short-Term Memory)

  • شبکه عصبی مناسب برای داده‌هایی با وابستگی زمانی بلندمدت

  • بسیار مناسب برای داده‌های لرزش، صدا و پارامترهای تجهیزات

  • توانایی شناسایی روندهای پیش از خرابی

✅ GRU (Gated Recurrent Unit)

  • مشابه LSTM ولی سبک‌تر و سریع‌تر

  • مناسب برای کاربردهای Edge یا محدود به منابع

۳. مدل‌های تشخیص ناهنجاری بدون نیاز به برچسب خرابی

✅ Autoencoder

  • شبکه‌ای که ورودی را بازسازی می‌کند

  • خطای بازسازی بالا نشان‌دهنده رفتار غیرعادی است

  • بسیار مفید در سیستم‌هایی که داده سالم زیاد است اما داده خرابی کم

✅ Isolation Forest

  • الگوریتم جنگل تصادفی برای ناهنجاری

  • داده‌های ناهنجار سریع‌تر ایزوله می‌شوند

✅ One-Class SVM

  • فقط با داده نرمال آموزش می‌بیند

  • هر داده‌ای که شبیه رفتار نرمال نباشد، ناهنجار محسوب می‌شود

🧪 مقایسه کلی الگوریتم‌ها

الگوریتممزیتنقطه ضعفکاربرد توصیه‌شده
Random Forestساده، قابل تفسیربهینه‌سازی سخت‌ترتشخیص سالم/معیوب
XGBoostدقت بالانیاز به تنظیم زیادطبقه‌بندی و RUL
LSTMدرک توالی زمانینیاز به داده زیادداده لرزش/صدا
Autoencoderبدون برچسب خرابیپیچیده‌ترتشخیص ناهنجاری
One-Class SVMفقط داده سالم نیاز داردمقیاس‌پذیری ضعیفسیستم‌های کم‌خرابی

🛠 مثال عملی (برای دکل حفاری)

فرض کنید از موتور کمپرسور داده‌ی لرزش جمع‌آوری کرده‌اید:

  1. استخراج ویژگی‌ها از سیگنال:

    • RMS، فرکانس غالب، skewness و…

  2. مدل Random Forest یا XGBoost آموزش می‌دهید:

    • برچسب داده‌ها: «خراب» یا «سالم» (در زمان یا پنجره زمانی خاص)

  3. اگر داده‌های خرابی ندارید:

    • از Autoencoder یا One-Class SVM برای شناسایی رفتارهای نرمال استفاده می‌کنید

🎯 نکات کلیدی در انتخاب الگوریتم

معیارتوضیح
نوع دادهسری زمانی؟ چندکاناله؟ فرکانسی؟
وجود برچسب خرابیدارید یا ندارید؟
محدودیت منابع محاسباتیاجرا روی Edge یا Cloud؟
قابل تفسیر بودن مدلدر صنعت مهم است، مهندسان باید مدل را بفهمند
میزان داده موجودداده زیاد؟ داده نادر از خرابی؟

📍 مراحل پیشنهادی برای پروژه صنعتی واقعی:

  1. جمع‌آوری و پاک‌سازی داده‌ها

  2. مهندسی ویژگی‌ها (تبدیل سیگنال به ویژگی‌های عددی)

  3. انتخاب الگوریتم مناسب:

    • Random Forest یا XGBoost (اگر داده خرابی دارید)

    • Autoencoder یا One-Class SVM (اگر داده فقط نرمال دارید)

    • LSTM (اگر وابستگی زمانی و داده بلندمدت دارید)

  4. ارزیابی مدل‌ها با داده تست

  5. استقرار روی سیستم واقعی (Edge/Cloud)

  6. مانیتور کردن خروجی مدل و به‌روزرسانی آن با داده‌های جدید

مدل‌های یادگیری ماشین در حال تحلیل الگوهای عملکرد تجهیزات حفاری

🧩 ۴. تحلیل رفتاری و تشخیص الگوی عملکرد تجهیزات

  • تعریف پروفایل نرمال رفتار تجهیز

  • تشخیص انحراف از رفتار نرمال

  • تحلیل Root Cause با استفاده از الگوهای داده

📌 تعریف کلی

تحلیل رفتاری (Behavioral Analysis) یعنی شناخت و مدل‌سازی الگوی نرمال عملکرد یک تجهیز صنعتی.
تشخیص الگو (Pattern Recognition) یعنی کشف الگوهای تکرارشونده، ناهنجاری‌ها یا تغییرات تدریجی که ممکن است نشانه خرابی قریب‌الوقوع باشند.

✅ اهداف اصلی تحلیل رفتاری

هدفتوضیح
مدل‌سازی عملکرد نرمالساخت مدل دقیق از رفتار نرمال در شرایط مختلف بار، دما، فشار و…
شناسایی ناهنجاری‌ها (Anomalies)کشف رفتارهایی که از حالت نرمال فاصله دارند
پیش‌بینی روند خرابیشناسایی تغییرات تدریجی یا ناگهانی قبل از بروز خرابی
بصری‌سازی روندهانمایش رفتار سیستم در گذر زمان برای تصمیم‌گیری بهتر

🔍 انواع داده‌های رفتاری از تجهیزات

نوع دادهمثالکاربرد
زمانی (Time Series)دما، لرزش، فشارتحلیل روند و نوسانات
فرکانسی (FFT)طیف لرزش موتورتشخیص خطای بلبرینگ
رویدادی (Event-Based)روشن/خاموش شدن کمپرسورتحلیل توالی رفتار
تصویری / صوتیصدای غیرعادی موتورتشخیص خطای مکانیکی با AI

🧰 روش‌های تحلیل رفتاری

۱. تحلیل آماری کلاسیک

  • میانگین، واریانس، انحراف معیار، چولگی، کشیدگی

  • تشخیص تغییرات در این مقادیر به عنوان نشانه خرابی

  • ساده اما محدود

۲. تحلیل فرکانسی (FFT, STFT, Wavelet)

  • تبدیل داده زمانی به حوزه فرکانس

  • کاربردی در سیستم‌های چرخشی (موتور، بلبرینگ، پمپ)

  • تشخیص ترک یا عدم بالانس

۳. تحلیل یادگیری ماشین / هوش مصنوعی

  • ساخت مدل از داده‌های نرمال

  • تشخیص الگوهای رفتاری با:

    • Autoencoder

    • Isolation Forest

    • LSTM/GRU

  • کشف الگوهای پنهان که با روش‌های آماری قابل مشاهده نیستند

🔄 رویکردهای تشخیص الگو

✅ Pattern Matching / Template Matching

  • تطبیق رفتار فعلی با الگوی ثبت‌شده قبلی

  • مثل تشخیص اثر انگشت رفتاری

✅ Clustering (خوشه‌بندی)

  • بدون برچسب: دسته‌بندی رفتارهای مشابه

  • الگوریتم‌ها: K-Means، DBSCAN، SOM

  • تشخیص حالت‌های مختلف کارکرد دستگاه

✅ Sequence Modeling (مدل‌سازی توالی‌ها)

  • تحلیل رفتار به صورت زنجیره‌ای

  • استفاده از LSTM و GRU برای یادگیری ترتیب و الگوهای زمانی

  • مناسب برای سیستم‌هایی با تغییرات تدریجی (مثل فرسایش)

🧪 مثال کاربردی در صنعت نفت (دکل حفاری)

🎯 داده:

  • لرزش پمپ گل حفاری در بازه زمانی ۱ ماه

  • دما، فشار، توان مصرفی

🎯 تحلیل:

  1. محاسبه شاخص RMS، Kurtosis، Skewness از لرزش

  2. رسم گراف روند تغییرات در زمان

  3. استفاده از Clustering برای دسته‌بندی حالات کاری (سالم، خسته، بحرانی)

  4. آموزش Autoencoder برای بازسازی رفتار نرمال → هر خطای بازسازی بزرگ → نشانه ناهنجاری

  5. مدل LSTM برای پیش‌بینی داده آینده و شناسایی انحراف از الگوی نرمال

📊 خروجی‌های مفید برای اپراتورها و مهندسان

ابزارکاربرد
داشبورد رفتار نرمالنمایش محدوده‌های قابل قبول برای هر سنسور
سیستم هشدار (Alarm)زمانی که رفتار از محدوده خارج شود
نقشه حرارتی الگوها (Heatmap)تحلیل روندها در کل سیستم
نمودارهای RUL / Trendزمان تخمینی باقی‌مانده تا خرابی

⚠️ چالش‌ها در تحلیل رفتاری

چالشتوضیح
داده ناقص یا نویزیسنسورها ممکن است قطع شوند یا داده اشتباه دهند
شرایط کاری متغیرتغییر بار یا دما ممکن است رفتار را تغییر دهد بدون خرابی
تجهیزات مشابه با رفتار متفاوتباید برای هر تجهیز مدل اختصاصی یا تطبیقی ساخت
کمبود داده خرابیدر صورت نبودن داده خرابی، باید از روش‌های بدون نظارت استفاده شود

✅ نتیجه‌گیری

تحلیل رفتاری یعنی فهم عمیق از رفتار واقعی سیستم، که با ترکیب دانش صنعتی و الگوریتم‌های هوش مصنوعی می‌تواند به پیش‌بینی دقیق‌تر خرابی‌ها و تصمیم‌گیری هوشمندانه در نگهداری کمک کند.

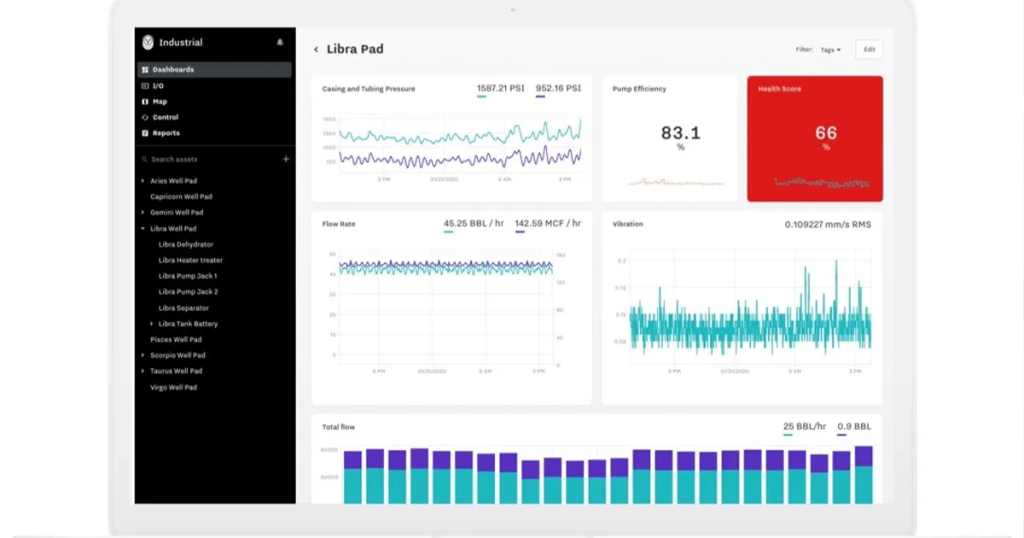

داشبورد مانیتورینگ بلادرنگ سلامت تجهیزات حفاری نفت

🔍 ۵. نگهداری پیشگویانه (Predictive Maintenance)

  • تفاوت با نگهداری پیشگیرانه

  • KPIهای کلیدی: MTBF، MTTR، RUL (Remaining Useful Life)

  • فریم‌ورک‌هایی مثل PHM (Prognostics and Health Management)

✅ تعریف

نگهداری پیشگویانه یعنی پیش‌بینی زمان خرابی یا کاهش عملکرد یک تجهیز قبل از وقوع واقعی آن، با استفاده از داده‌های واقعی از عملکرد دستگاه (مثل دما، لرزش، صدا، جریان و غیره) و تحلیل آن‌ها با الگوریتم‌های پیشرفته.

🎯 هدف PdM

هدفتوضیح
جلوگیری از خرابی ناگهانیبا پیش‌بینی زمان خرابی، می‌توان برنامه‌ریزی کرد و از توقف تولید جلوگیری کرد
افزایش عمر تجهیزاتبا مداخله به‌موقع، از فرسایش شدید و تخریب جلوگیری می‌شود
کاهش هزینه‌های نگهداریفقط زمانی که لازم است، تعمیر انجام می‌شود (نه زودتر، نه دیرتر)
افزایش بهره‌وری و ایمنیکاهش ریسک، افزایش زمان کارکرد و کاهش حوادث صنعتی

📊 تفاوت با روش‌های دیگر نگهداری

نوع نگهداریزمان مداخلهمزایامعایب
واکنشی (Reactive)بعد از خرابیساده، بدون هزینه اولیهتوقف تولید، هزینه بالا، خطر ایمنی
برنامه‌ریزی‌شده (Preventive)دوره‌ای (مثلاً هر ۳ ماه)کنترل‌شده، سادهاحتمال تعمیر زودتر از نیاز، هزینه بالای سرویس غیرضروری
پیشگویانه (PdM)دقیقاً قبل از خرابیبهینه، اقتصادی، قابل اطمیناننیاز به سنسور، تحلیل داده، AI

🔁 فرآیند گام‌به‌گام اجرای نگهداری پیشگویانه

۱. دریافت داده‌ها

  • با استفاده از سنسورها: دما، لرزش، فشار، صدا، جریان، توان، روغن و…

  • ثبت داده به صورت بلادرنگ (Real-Time) یا با فواصل منظم

۲. پیش‌پردازش داده‌ها

  • حذف نویز، نرمال‌سازی، حذف داده‌های ناقص

  • استخراج ویژگی‌ها (Feature Extraction) مثل: میانگین، RMS، انحراف معیار، انرژی، طیف فرکانسی و…

۳. تحلیل و مدل‌سازی

  • تحلیل آماری اولیه

  • ساخت مدل با الگوریتم‌های یادگیری ماشین یا یادگیری عمیق برای:

    • تشخیص ناهنجاری‌ها (Anomaly Detection)

    • پیش‌بینی زمان باقی‌مانده تا خرابی (RUL)

    • دسته‌بندی وضعیت تجهیز (سالم، مستهلک، بحرانی)

4. تصمیم‌گیری و هشدار

  • اعلام هشدار زمانی که احتمال خرابی بالا رفت

  • محاسبه Remaining Useful Life (RUL)

  • نمایش در داشبورد برای اپراتورها

🧠 الگوریتم‌های پرکاربرد در PdM

نوع الگوریتممثالکاربرد
یادگیری نظارت‌شدهRandom Forest, SVM, XGBoostپیش‌بینی خرابی / طبقه‌بندی وضعیت
یادگیری بدون نظارتK-Means, DBSCAN, Autoencoderتشخیص ناهنجاری بدون داده برچسب‌دار
یادگیری عمیقLSTM, CNN, RNN, GRUمدل‌سازی داده‌های سری‌زمانی پیچیده
تحلیل فرکانسیFFT, STFT, Waveletتشخیص خطای مکانیکی با لرزش
تحلیل پیش‌بینی RULSurvival Analysis, Regression, LSTMبرآورد زمان باقی‌مانده تا خرابی

🛢️ مثال کاربردی در صنعت نفت و حفاری

مثال: پمپ گل حفاری در دکل نفتی

  • داده‌ها: لرزش، دما، جریان برق، زمان کارکرد

  • مدل: LSTM برای مدل‌سازی رفتار طبیعی و تشخیص تغییرات

  • خروجی: هشدار پیش از بروز شکست در یاتاقان پمپ

  • نتیجه: جلوگیری از توقف ۴۸ ساعته دکل حفاری و صرفه‌جویی میلیاردی

🧰 ابزارها و تکنولوژی‌های رایج

حوزهابزار
سنسورهاIEPE Accelerometer, Temp Sensor, Flow Meter
جمع‌آوری دادهPLC, Edge Device, MQTT, OPC UA
تحلیل دادهPython (pandas, scikit-learn, keras), MATLAB
نمایش دادهGrafana, Power BI, custom dashboards
بستر اجراEdge computing, Cloud (AWS, Azure, ابر آروان)

📈 شاخص‌های کلیدی عملکرد (KPIs) برای PdM

KPIتوضیح
MTBF (میانگین زمان بین دو خرابی)بالاتر بهتر
MTTR (میانگین زمان تعمیر)پایین‌تر بهتر
Uptimeدرصد زمان کارکرد تجهیزات
کاهش هزینه نگهداریبر اساس مقایسه قبل/بعد PdM
RUL Accuracyدقت پیش‌بینی زمان باقی‌مانده تا خرابی

⚠️ چالش‌های PdM در عمل

چالشراه‌حل
داده ناکافی از خرابی‌هااستفاده از روش‌های بدون نظارت یا شبیه‌سازی داده
نویز یا ناپایداری در سنسورهافیلترینگ و اعتبارسنجی داده
تنوع در نوع تجهیزات و شرایط کاریطراحی مدل اختصاصی یا تطبیقی
عدم اعتماد اپراتورهاآموزش، بصری‌سازی، تست پایلوت موفق

✅ جمع‌بندی

نگهداری پیشگویانه ترکیبی از علم داده، هوش مصنوعی و دانش فنی صنعتی است.
این رویکرد با تحلیل داده‌های واقعی از تجهیزات، می‌تواند خرابی‌ها را قبل از وقوع شناسایی کرده و منجر به:

  • کاهش هزینه،

  • افزایش بهره‌وری،

  • افزایش ایمنی،

  • و پایداری تولید شود.

نمودار معماری یک سیستم نگهداری پیشگویانه برای دکل حفاری

☁️ ۶. معماری سیستم پیشنهادی برای دکل‌های حفاری(Predictive Maintenance for Oil Drilling Rigs)

  • جمع‌آوری داده از حسگرها

  • ارسال به کلود (مثلاً Azure یا ابر آروان)

  • تحلیل در Edge یا Cloud؟

  • داشبورد مانیتورینگ و هشدارها

  • امنیت داده و زمان پاسخ

🎯 هدف از طراحی این معماری

  • پایش بلادرنگ تجهیزات حساس (مثل پمپ گل، تاپ‌درایو، موتورهای AC/DC، سیستم تدوین گل و …)

  • پیش‌بینی زمان خرابی‌ها با دقت بالا

  • کاهش توقف‌های ناگهانی دکل حفاری

  • افزایش ایمنی پرسنل و بهره‌وری عملیات

🧩 اجزای اصلی معماری (5 لایه کلیدی)

diff
+------------------------------+ | 5. لایه تصمیم‌گیری | +------------------------------+ | 4. لایه تحلیل و AI | +------------------------------+ | 3. لایه انتقال داده | +------------------------------+ | 2. لایه جمع‌آوری داده | +------------------------------+ | 1. لایه حسگر و لبه | +------------------------------+

🔹 ۱. لایه حسگر و لبه (Sensors & Edge Layer)

این لایه اطلاعات خام از تجهیزات را جمع می‌کند.

سنسورهای پیشنهادی:

تجهیزسنسورها
پمپ گلشتاب‌سنج (لرزش), دما، فشار
تاپ‌درایوشتاب‌سنج، جریان موتور، سرعت
موتور اصلیولتاژ، جریان، دما، لرزش
تجهیزات هیدرولیکفشار، نویز صوتی، دما
سیستم تزریق گلدبی، ویسکوزیته، سطح مخزن

تجهیزات لبه‌ای (Edge Devices):

  • Raspberry Pi Industrial / Jetson Nano / Advantech

  • قابلیت اجرای مدل ML سبک و فیلتر کردن داده

  • اتصال به شبکه (LAN/Wi-Fi/4G)

🔹 ۲. لایه جمع‌آوری داده (Data Acquisition Layer)

وظیفه این لایه: خواندن، پردازش اولیه و ارسال داده به سیستم مرکزی

اجزای کلیدی:

جزءوظیفه
PLC یا RTUجمع‌آوری و زمان‌بندی داده
پروتکل‌هاModbus, OPC UA, MQTT
دیتالاگرذخیره پشتیبان محلی
هم‌زمان‌سازی زمانیبا GPS یا NTP برای داده‌های سری‌زمانی دقیق

🔹 ۳. لایه انتقال داده (Data Transfer Layer)

انتقال داده از دکل به مرکز داده یا کلود برای تحلیل

روش‌های اتصال:

روشویژگی
شبکه محلی (LAN)برای ارتباط داخلی سریع
Wi-Fi یا 4Gبرای ارسال داده به کلود
VSAT یا اینترنت ماهواره‌ایدر دکل‌های دریایی یا مناطق دورافتاده
ارسال داده به Cloud یا مرکز تحلیل سازمانی

ملاحظات امنیتی:

  • رمزنگاری داده (TLS/SSL)

  • تأیید هویت دستگاه‌ها

  • فایروال صنعتی

🔹 ۴. لایه تحلیل و هوش مصنوعی (AI & Analytics Layer)

قلب اصلی پیش‌بینی خرابی در این لایه است.

وظایف:

  • پیش‌پردازش (تمیز کردن نویز، نرمال‌سازی)

  • استخراج ویژگی‌ها از سیگنال‌ها (فرکانسی، آماری، صوتی و…)

  • تحلیل الگوها (با استفاده از الگوریتم‌های ML/DL)

  • پیش‌بینی Remaining Useful Life (RUL)

  • تشخیص ناهنجاری (Anomaly Detection)

تکنولوژی‌ها و زبان‌ها:

ابزارکاربرد
Python (Scikit-learn, Tensorflow, PyTorch)مدل‌های یادگیری ماشین و LSTM
Edge ML (Tensorflow Lite, ONNX)اجرای مدل روی دستگاه‌های لبه‌ای
MATLABتحلیل سیگنال و پروتوتایپ مدل‌ها
Azure/AWS/ابر آروانکلود و مانیتورینگ بلادرنگ

🔹 ۵. لایه تصمیم‌گیری و داشبورد (Decision & Visualization Layer)

این لایه خروجی‌ها را برای کاربر نهایی قابل‌فهم می‌کند.

قابلیت‌ها:

  • نمایش وضعیت لحظه‌ای هر تجهیز

  • هشدارها و اعلان‌ها (SMS/ایمیل/اپلیکیشن)

  • نمودارهای روند سلامت تجهیزات

  • پیش‌بینی زمان باقی‌مانده تا خرابی (RUL)

  • توصیه‌های تعمیر یا سرویس‌کاری

ابزارها:

ابزارویژگی
Grafanaنمودارهای بلادرنگ
Power BIتحلیل دوره‌ای
اپلیکیشن موبایلهشدارهای فوری
داشبورد سفارشی تحت وبمخصوص دکل حفاری

🔄 جریان داده از سنسور تا تصمیم

scss
[Sensor] ↓ [PLC / Edge Device] (پیش‌پردازش اولیه) ↓ [MQTT / OPC UA] ↓ [Cloud / Server AI Model] (پیش‌بینی RUL یا تشخیص ناهنجاری) ↓ [Dashboard / Alert System] (تصمیم‌گیری و اقدام انسانی)

🛑 ملاحظات ویژه برای دکل‌های حفاری

نکتهتوضیح
شرایط محیطی سختنیاز به سنسور مقاوم به لرزش، گردوغبار، دما
اتصال محدود به اینترنتاستفاده از Edge AI + ارسال خلاصه دیتا
اهمیت ایمنیاولویت با سیستم هشدار سریع و دقیق
هماهنگی با SCADA موجودقابلیت یکپارچه‌سازی با سیستم حفاری موجود

✅ خروجی نهایی برای سازمان

خروجیمزیت
کاهش توقف‌های ناگهانیصرفه‌جویی میلیاردی
پیش‌بینی دقیق زمان خرابیبرنامه‌ریزی دقیق سرویس
افزایش عمر مفید تجهیزاتکاهش هزینه سرمایه‌ای
افزایش ایمنی کارکنانکاهش حوادث در دکل

📚 منابع پیشنهادی برای مطالعه سریع:

  1. کتاب‌های خلاصه‌وار مثل:

    • “Hands-On Machine Learning with Scikit-Learn, Keras & TensorFlow”

  2. دوره‌های فشرده Coursera یا YouTube در موضوعات زیر:

    • Time Series Forecasting

    • Predictive Maintenance using ML

  3. مطالعه مقالات صنعتی در سایت‌هایی مثل:

Linkedin

آموزش

بهینه‌سازی بهره‌وریپیش‌بینی خرابی‌هاتحلیل داده‌های صنعتیدکل حفاریصنعت نفت و گازفناوری‌های نوین در صنعتنگهداری پیشگویانههوش مصنوعییادگیری ماشین

فیسبوکXپینترستلینکدینایمیل

مطالب مرتبط ...

بدون دیدگاه

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
